Pompă de căldură aer-apă Centrometal HP-Cm Split Tower EH de 6 kW cu compresor cu invertor (R32 / 230V / A+++)

DESCRIERE ȘI PARAMETRI

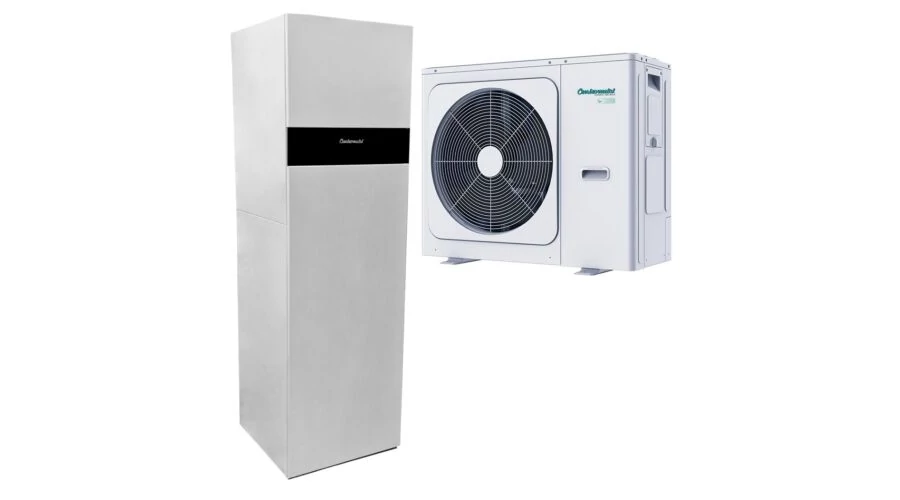

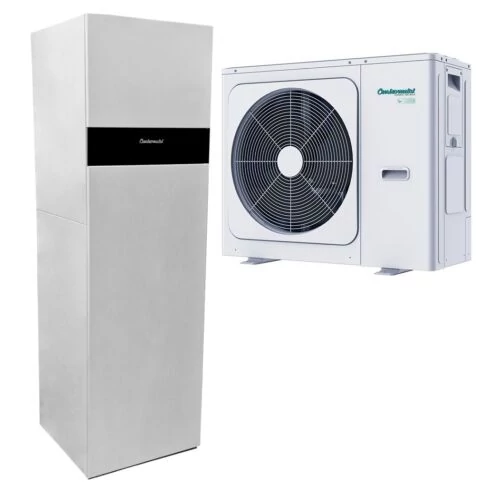

Pompă de căldură aer-apă Centrometal HP-Cm Split Tower EH 6 kW

Seria de pompe de căldură cu echiparea de bază cea mai avansată a producătorului este seria Split Tower EH, care furnizează cele mai importante componente ale sistemului de încălzire într-o unitate interioară cu o suprafață de bază de 60 x 60 cm. Pompa de căldură HP-Cm Split Tower EH de 6 kW este livrată cu un puffer integrat de 30 de litri, un boiler pentru ACM de 170 de litri net, un vas de expansiune de 12 litri pentru ACM și unul de 8 litri pentru circuitul de încălzire, 2 pompe de circulație și o rezistență electrică de încălzire suplimentară de 3 kW.

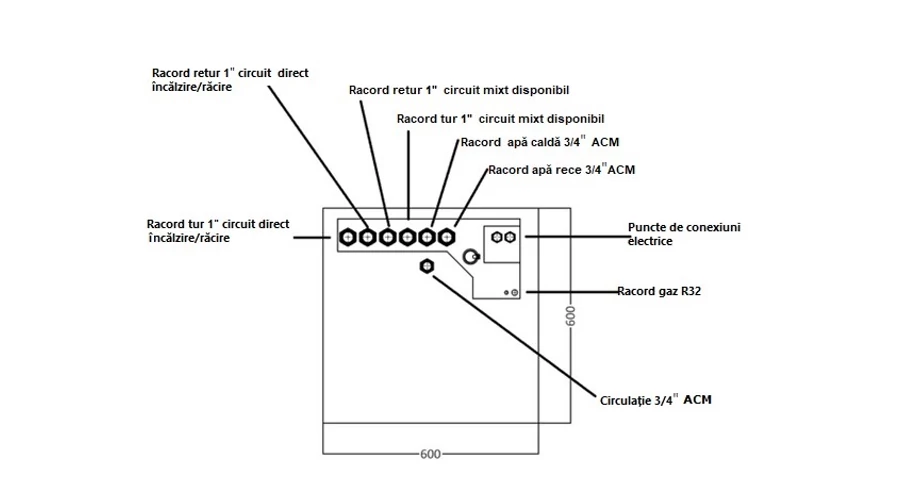

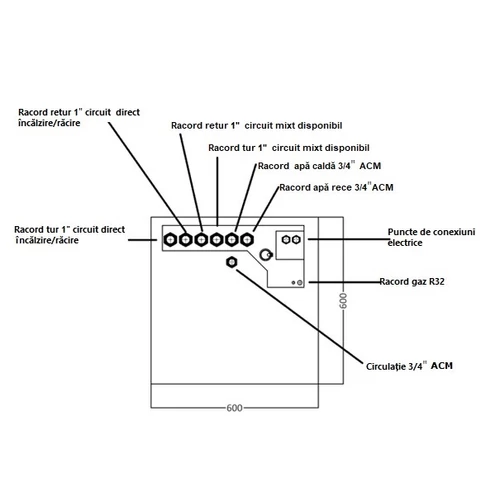

Pentru o instalare ușoară și rapidă, circuitul ACM, circuitul de încălzire/răcire, conexiunile electrice și cele pentru gaz R32 sunt trase pe partea superioară a unității interioare. 1 circuit ACM și 1 circuit direct de încălzire/răcire pregătit pentru conectare sunt furnizate în mod standard, dar un circuit mixt suplimentar (cu pompă de circulație) este disponibil la un cost suplimentar.

O pompă de căldură split de ultimă generație, mică și silențioasă, cu compresor invertor pentru o funcționare economică, comandă de top și unitate de control cu afișaj grafic. Eficiență de funcționare ridicată (COP 5 / SCOP 4,95) pentru încălzire, răcire și producerea de apă caldă menajeră. Funcționarea pompei de căldură necesită o conexiune electrică monofazată.

La o temperatură a apei tur de 35°C: A+++ (ErP)

La 55°C la temperatura apei tur: A++ (ErP)

Interval de temperatură de funcționare încălzire: -25°C până la 35°C

Intervalul temperaturii de funcționare la răcire: -5°C până la 43°C

Interval de temperatură de funcționare pentru prepararea de apă caldă menajeră: -25°C până la 43°C

Intervalul de temperatură a apei tur pentru încălzire: 25°C până la 65°C

Intervalul de temperatură a apei tur pentru răcire: 5°C - 25°C

Intervalul de temperatură a apei turt pentru prepararea de apă caldă menajeră: 30°C până la 60°C

Cum ar putea arăta întregul sistem?

• Încălzire,
•  răcirea,
•  apă caldă menajeră într-un singur sistem.

•  Unitatea exterioară a sistemului split funcționează în exteriorul proprietății (58 dB), iar unitatea interioară este amplasată în interiorul casei și funcționează în liniște (38 dB).
•  Aceasta controlează întregul sistem de încălzire, răcire și apă caldă menajeră prin intermediul unității de control, iar parametrii de funcționare pot fi ajustați.
•  Sistemul de încălzire poate fi încălzire prin pardoseală, prin perete sau prin tavan, ventiloconvectoare sau chiar încălzire prin radiatoare (vă rugăm să consultați un specialist dacă doriți să vă conectați la un sistem de încălzire prin radiatoare).
•  Apa caldă menajeră este furnizată de un boiler pentru apă caldă menajeră cu o capacitate brută de 200 de litri instalat în unitatea interioară și de o serpentină foarte mare, cu o suprafață de 2 m2 , instalat în boiler. Dacă este necesar, boilerul pentruapă caldă menajeră poate fi suplimentat cu o rezistență electrică de încălzire
•  De asemenea, vă puteți răci locuința prin intermediul unităților cu ventilator și al sistemelor montate pe perete și pe tavan.
•  De asemenea, pompa de căldură poate fi alimentată cu energie electrică printr-un sistem de panouri solare.
•  Se poate adăuga un modul Wi-Fi.

De ce sistemul Split?

•  Principiul de funcționare este utilizat de zeci de ani. Sistemul split, cunoscut deja din tehnologia aerului condiționat și perfecționat de-a lungul multor ani, este utilizat și în cazul pompelor de căldură aer-apă cu sistem split.
• Este sigur de utilizat chiar și la cele mai scăzute temperaturi. Datorită gazului refrigerant special utilizat în unitatea exterioară, sistemul și pompa de căldură nu sunt expuse riscului de îngheț.
•  Datorită utilizării gazului refrigerant menționat anterior, transferul de căldură către sistemul de încălzire sau răcire este foarte eficient.
• Numai un tehnician calificat este autorizat să conecteze pompele de căldură Centrometal HP-Cm Split, garantând astfel o funcționare pe termen lung, sigură și eficientă.
• Dimensionată corespunzător și proiectată pentru sistemele de încălzire, răcire și apă caldă menajeră, pompa de căldură va oferi gospodăriei dvs. o alimentare completă cu energie.
• Garanție completă a producătorului pentru funcționarea pompei de căldură.

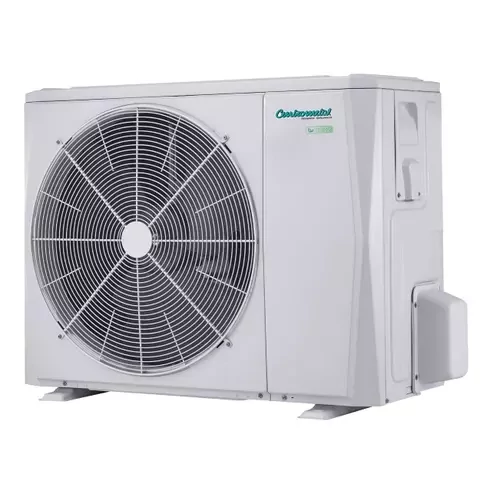

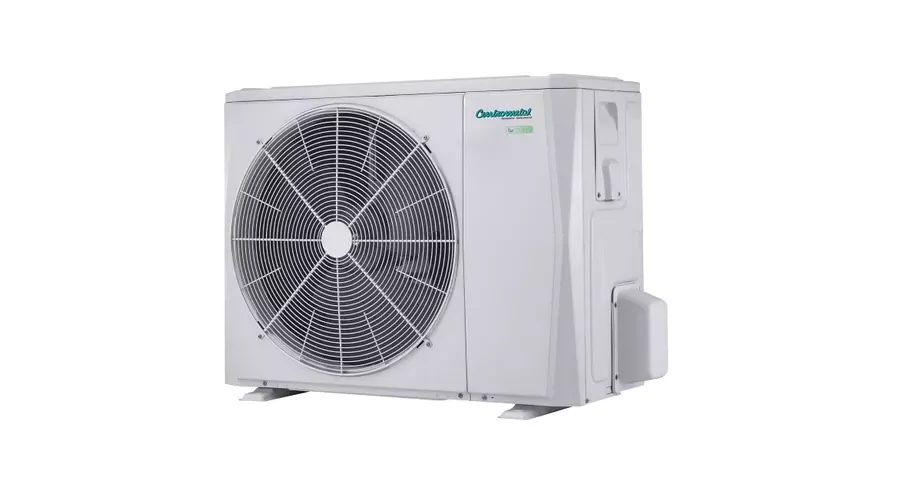

Construcția unității exterioare:

Schimbător de căldură cu suprafață mărită, cu tuburi de cupru cu diametrul de 9,5 mm și placă placată cu aluminiu pe partea de aer, cu proprietăți superioare de transfer termic. Suprafața exterioară a schimbătorului de căldură este tratată cu un material special anti-coroziune și de creștere a duratei de viață (albastru în imagine).

Motor ventilator Panasonic DC fără perii cu control continuu și variabil al vitezei, care contribuie activ la consumul redus de energie electrică și la funcționarea silențioasă atât în modul de încălzire, cât și în cel de răcire.

Compresor cu inverter nou dezvoltat, cu greutăți de echilibrare excentrice duble, solenoid încorporat, funcționare silențioasă și gamă largă de funcționare. Noul motor cu invertor reduce nu numai nivelul de zgomot de funcționare, ci și consumul de energie al compresorului.

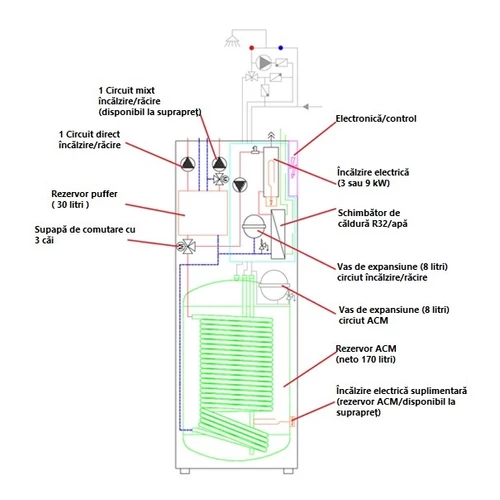

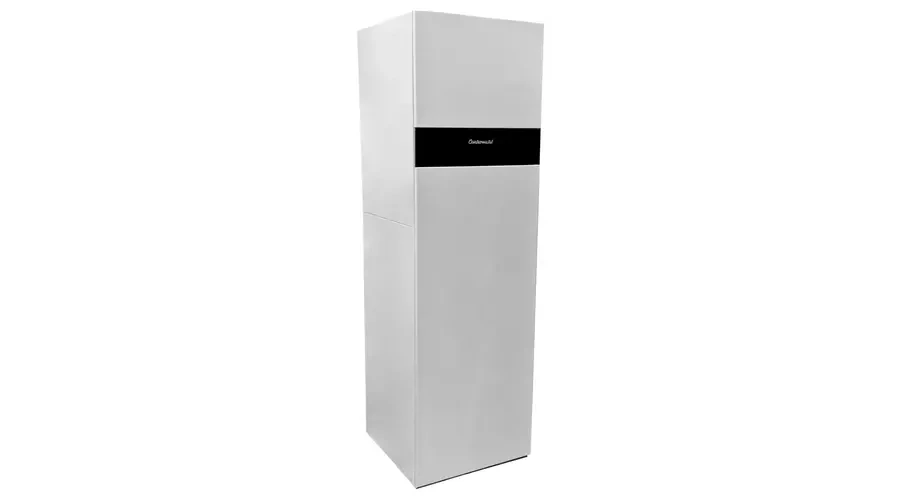

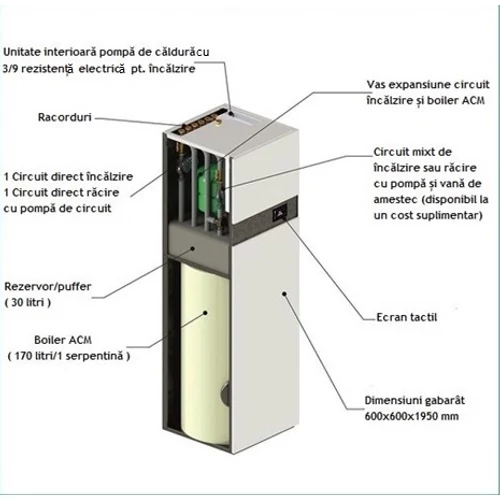

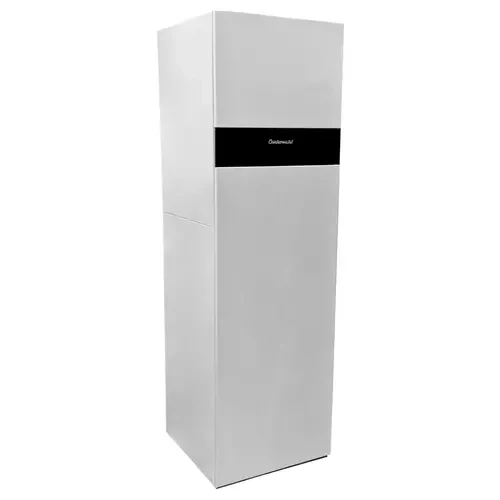

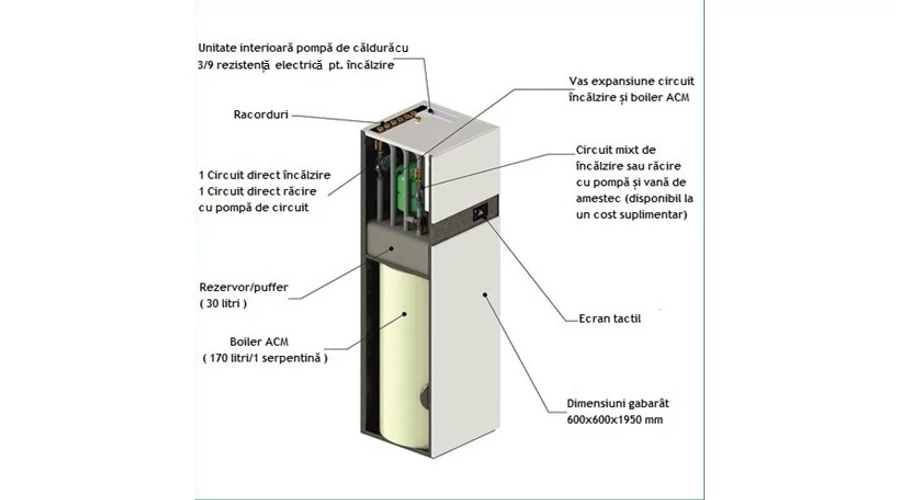

Structura unității interioare:

 Datorită designului său compact, componentele unității interioare sunt ușor accesibile și întreținerea periodică poate fi efectuată rapid și ușor.

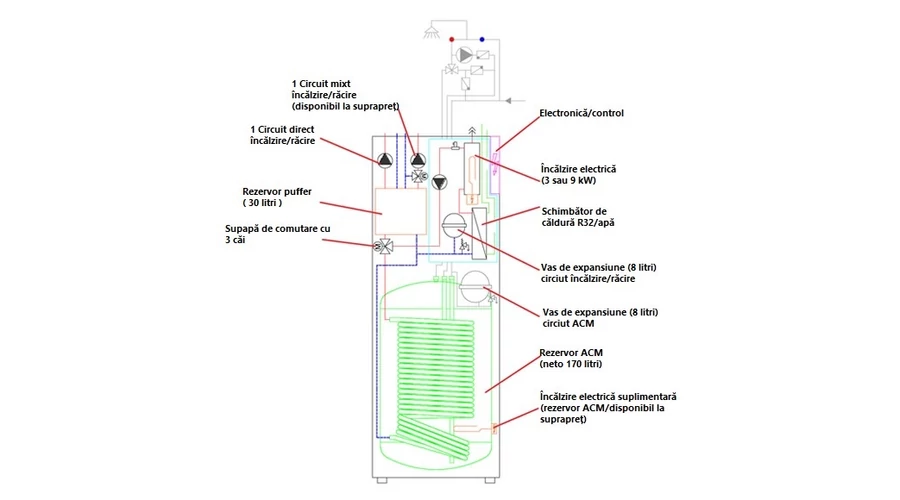

Structura include 2 pompe de circulație, schimbător de căldură cu plăci, supapă de comutare cu 3 viteze, 2 vase de expansiune închise, rezervor HMV de 200/170 litri, rezervor tampon de 30 litri, rezistență electrică pentu încălzire de rezervă de 3 kW, presostat de apă, supapă de eliberare a aerului, manometru și placă de bază pentru pompa de căldură.

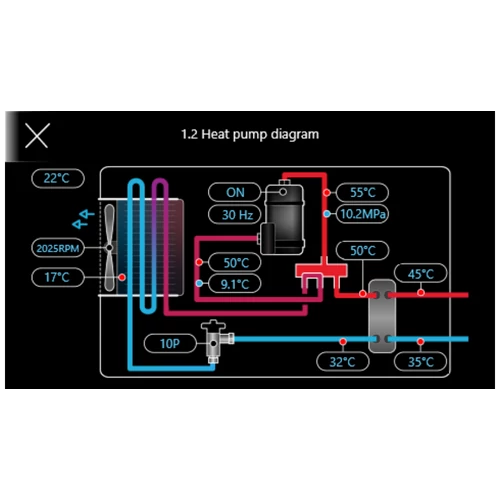

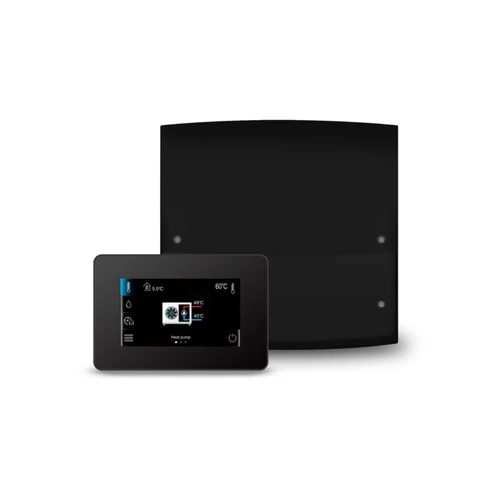

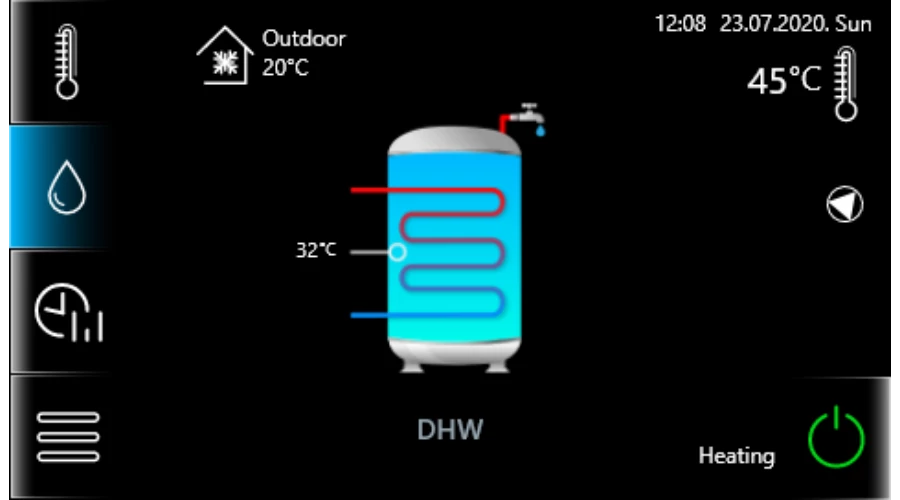

Unitate de control HPCU360iCM cu panou de control color și ecran tactil:

•  Unitatea de comandă este amplasată în partea din față a unității interioare, în spatele elementului de protecție negru, unitatea de comandă electronică a pompei de căldură este integrată sub carcasa unității interioare
• Interfață operator cu sistem de meniuri ușor de utilizat și transparent, cu meniu de diagnosticare de service protejat prin cod
•  Interfață operator cu ecran tactil mare și afișaj grafic
•  Setări de temperatură și de funcționare pe mai multe niveluri și programabile
• Modul WIFI suplimentar care poate fi conectat


Principalele caracteristici ale controlului pompei de căldură Centrometal

• Panoul de comandă color și cu ecran tactil și unitatea interioară pot funcționa și ca termostat de cameră atunci când sunt instalate în camera încălzită
•  Unitatea de comandă este echipată standard cu
•  Un circuit direct de încălzire/răcire
•  Un circuit mixt de încălzire/răcire (poate fi setat ca un circuit direct, disponibil la un cost suplimentar)
• Producția de apă caldă menajeră (cu racord de circulație)
•  Sisteme de încălzire opționale, încălzire prin pardoseală, ventiloconvector și radiator cu temperatură scăzută (nu este disponibil modul de răcire pentru sistemul de încălzire cu radiator)
• Pentru circuitul mixt, în modul de încălzire este posibil să se aleagă între controlul bazat pe temperatura exterioară/curba de încălzire sau temperatura constantă a debitului de apă, în timp ce în modul de răcire este disponibilă doar opțiunea de temperatură constantă a debitului
•  Acesta poate fi conectat la sisteme de încălzire prin pardoseală în care fiecare circuit de încălzire prin pardoseală este controlat de un termostat de cameră separat prin intermediul servomotoarelor de oprire. Acestea sunt conectate la un terminal comun care furnizează un semnal fără potențial la intrările circuitului mixt
• Regulatorul controlează o supapă de comutare cu trei căi (supapă de stocare cu arc), care direcționează apa de încălzire fie către rezervorul de apă caldă indirect încorporat, fie către rezervorul tampon, în funcție de cererea curentă
• Timpii de comutare pentru încălzire și răcire pot fi programați
•  Funcționarea unui impuls electric suplimentar de încălzire (în cazul în care temperatura necesară a apei nu este disponibilă)
• Funcționarea unui cazan suplimentar pe gaz, pe peleți sau electric în cazul în care temperatura necesară a apei nu este disponibilă
• Afișarea indicațiilor de defecțiune și a avertismentelor
•  Meniu de service special protejat prin cod, depanare rapidă și ușoară

Funcții preprogramate pentru control și operare:
Cele mai importante și mai frecvent utilizate funcții sunt prioritatea ĂNCĂLZIRE, RĂCIRE și ACM (apă caldă menajeră), selectate manual pe panoul de comandă. În acest mod de prioritate manuală, pompa de căldură va acorda prioritate funcției selectate, utilizând la maximum performanțele acesteia.

• Când este apăsat butonul ÎNCĂLZIRE, unitatea va încălzi proprietatea. Acest lucru va permite locuinței să atingă temperatura dorită mai repede, în funcție de mărimea proprietății.
• Când se apasă butonul RĂCIRE pentru a porni programul, răcirea va avea prioritate față de toate celelalte funcții, de exemplu atunci când locuința s-a încălzit puțin într-o zi de toamnă sau primăvară.
• Prin pornirea funcției ACM, pompa de căldură se va concentra pe producerea apei calde necesare în gospodărie.
• Încălzire rapidă a apei calde menajere - Ocazional, apa caldă din gospodărie se va termina din rezervorul de apă caldă menajeră, în astfel de cazuri se poate utiliza această funcție, apa caldă va fi disponibilă din nou într-un timp foarte scurt!
• Mod AUTOMAT a este cel mai obișnuit mod de configurare a dispozitivului. Cu ajutorul diferitelor accesorii și senzori, panoul de control menține temperatura proprietății în funcție de nevoile dvs. prestabilite, pe baza programului de bază setat din fabrică. Iar ACM este alimentat în timp ce funcțiile de încălzire și răcire sunt efectuate..
• Mod ECO, Pentru cei care trăiesc într-un mod ecologic! Mod de funcționare ecologic al pompei de căldură, care oricum funcționează eficient din punct de vedere energetic. Performanța îndeplinește funcțiile necesare la un minim necesar, folosind cât mai puțină energie posibil.
• Mod COMFORT, puterea maximă este utilizată pentru a efectua funcțiile de bază ale pompei de căldură în intervalele de temperatură prestabilite.
• Mod de funcționare în timpul VACANȚEI. Dacă plecați pentru cel puțin 2 zile, trebuie să activați această funcție. În acest caz, aparatul va seta alimentarea cu ACM la minim și încălzirea sau răcirea la temperatura presetată.
• Mod SILENȚIOS. Vă recomandăm să utilizați acest mod pentru momentele în care vă aflați în apropierea unui dispozitiv exterior sau nu doriți să vă deranjați vecinii pe timp de noapte. În acest caz, viteza ventilatorului este redusă, iar unitatea funcționează cu emisii de zgomot mai reduse.
• Mod DEZINFECTARE. Pentru a preveni infecțiile cu legionella, este de asemenea o idee bună să porniți această funcție din când în când. Un mediu de încălzire la temperatură ridicată circulă prin sistem, dezinfectând conductele.

Ce soluții vă oferim?
O pompă de căldură poate îndeplini o varietate de sarcini. Nevoile dvs., dimensiunea proprietății dvs. și sistemele pe care le aveți deja în funcțiune vor influența toate utilizările potențiale. Datorită experienței noastre profesionale și a contactelor noastre extinse cu producătorii, vă putem ajuta să proiectați cel mai eficient sistem pentru orice cerință.

Echipamentul standard al pompei de căldură Centrometal HP-Cm Split Tower EH 6 kW:

• Unitate exterioară
• Unitate interioară cu următoarele componente
• Unitate de control HPCU360iCM
• Rezervor tampon de 30 de litri
• rezervor ACM indirect de 200/170 litri
• pompă de circulație a circuitului de încălzire directă și rezervor de expansiune închis (8 litri)
• pompă de circulație a circuitului ACM și rezervor de expansiune închis (12 litri)
• Supapă de comutare cu 3 viteze
• Încălzitor electric auxiliar de 3 kW
• Filtru Y
• Senzor T5 cu cablu de 10 m
• Instrucțiuni de conectare și funcționare
• Instrucțiuni de utilizare a unității de comandă
• Garanție completă de 2 ani
