Descriere

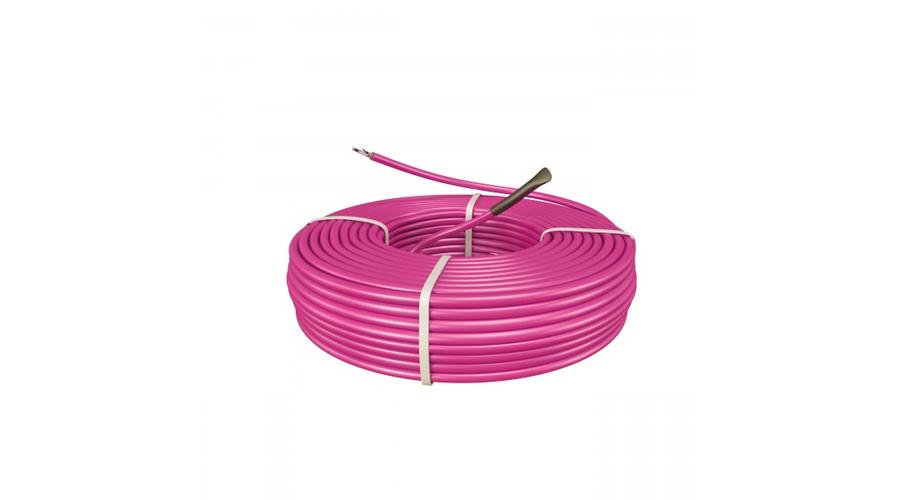

Cablu de incalzire MAGNUM Heatboard pentru pardoseli laminate sau din lemn 300 W = 30 m (10 W / m)
In timpul functionarii sale, cablul de incalzire pierde 10 W de energie termica pe metru, ceea ce ofera utilizatorului disiparea caldurii si puterea de caldura, cu alte cuvinte, incalzirea. Cablul cu o temperatura centrala de 40-45 ° C a fost special conceput pentru instalarea incalzirii electrice si a incalzirii electrice prin pardoseala.
Producatorul garanteaza functionarea electromecanica a cablului de incalzire timp de 10 ani.

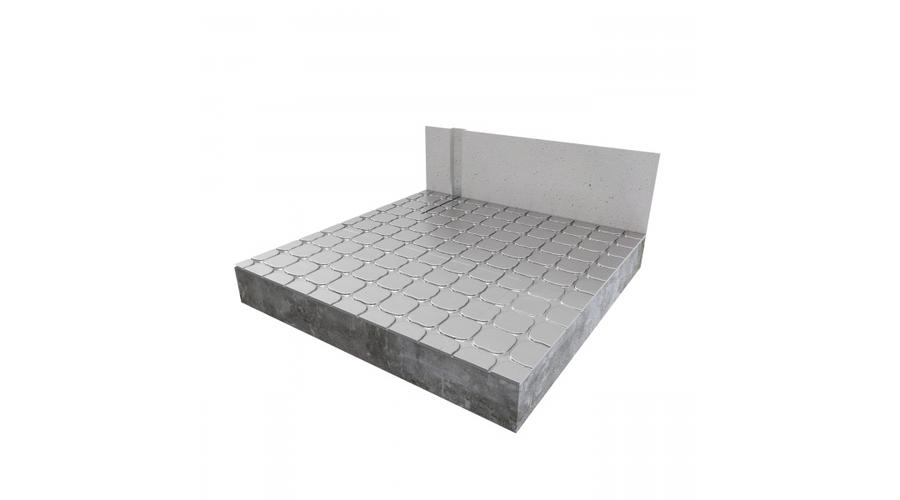

Datorita utilizarii unui nou proces de fabricatie brevetat, sistemul de incalzire prin pardoseala MAGNUM Heatboard se alatura unei foi de aluminiu preformate cu o placa de izolatie de forma similara, de inalta densitate si rezistenta la pasi. Acest design garanteaza contactul si transferul de caldura pe toata suprafata podelei, chiar si pe curbe sau suprafete curbate, atunci cand se utilizeaza sistemul de incalzire prin pardoseala MAGNUM Heatboard.

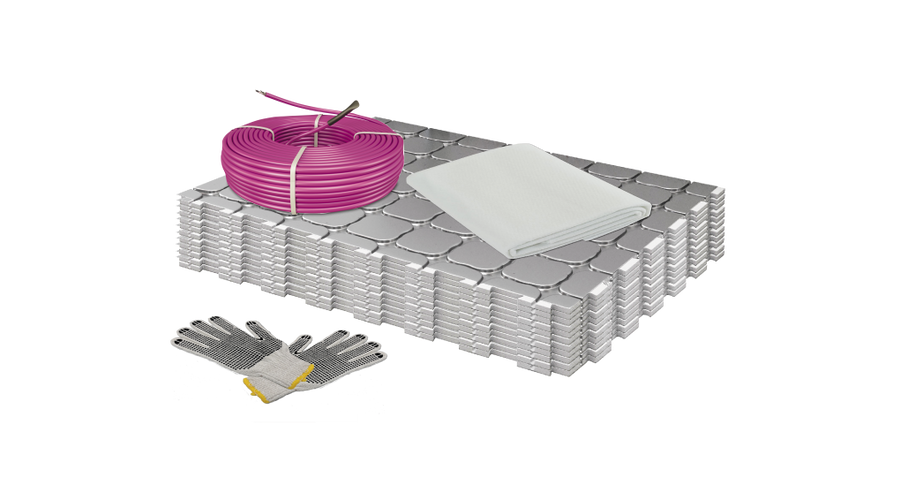

Unitatile sistemului de incalzire prin pardoseala cu izolatie cu panouri si foi de aluminiu au 788 x 594 mm (de fapt utilizabile 775 x 580 mm) si sunt disponibile ambalate in unitati de 11 foi de tabla. Instalarea este extrem de simpla: marginile placilor de bord sunt proiectate pentru a fi conectate la cealalta placa, pot fi agatate impreuna in timpul instalarii si astfel intreaga suprafata a podelei poate fi acoperita cu ea fara goluri si omisiuni.
Cablul de incalzire electric MAGNUM Heatboard Cable utilizat in sistemul de incalzire prin pardoseala are un diametru de 7 mm si se potriveste exact in conducta de cabluri a placilor asezate. Distanta dintre conductele placii este uniform de 10 cm, astfel incat puterea specifica a cablului de 10 W / metru asigura o putere termica maxima a sistemului de 100 W / m2.

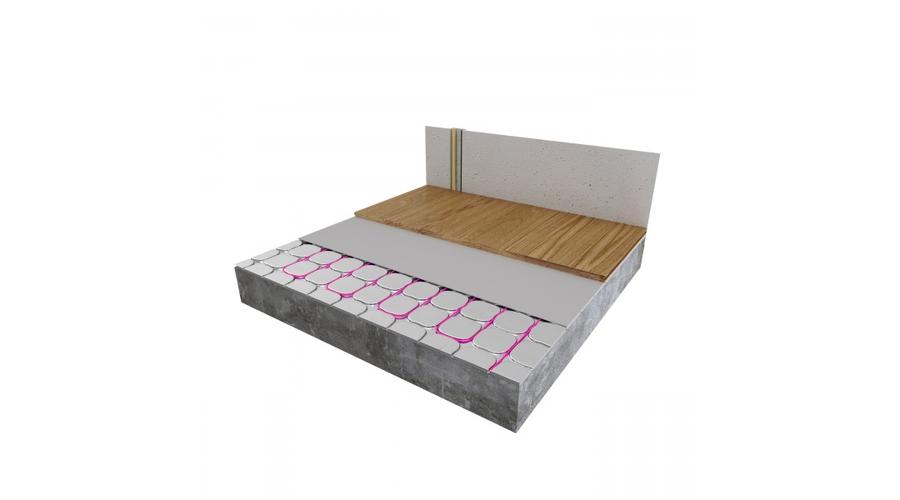

Sistemul de incalzire prin pardoseala MAGNUM Heatboard poate fi utilizat numai pentru incalzirea pardoselilor laminate sau din lemn.
IMPORTANT!!! Nu instalați in zone umede (cum ar fi baile) sau in sapele de beton, autonivelante.
Sistemul electric de incalzire prin pardoseala poate fi combinat cu sistemele de incalzire cu radiatoare nu numai ca incalzire principala, ci si ca incalzire suplimentara. Utilizarea acestuia nu necesita intretinere si, atunci cand este utilizată impreuna cu termostatul digital si izolatia dezvoltata pentru aceasta sarcina, sistemul este deosebit de eficient din punct de vedere energetic si rentabil. Folosirea unei pardoseli reci este un lucru din trecut!
Avantajul clar al sistemelor electrice de incalzire prin pardoseala fata de sistemele de apa este ca nu trebuie sa faceti fata nici costurilor unui cazan, nici ale unui coș de fum, dar instalarea lor este in general mai rapida, mai usoara si mai ieftina. In plus, nu mai trebuie sa va faceti griji cu privire la scurgerea conductelor de incalzire in podea!
Este important sa stim pentru proiectare ca cablurile de incalzire individuale nu pot fi taiate si buclele de cabluri nu trebuie sa se incruciseze intre ele in timpul instalarii.
Distanta dintre cablurile de incalzire asezate si buclele cablurilor determina puterea de caldura de incalzire pe metru patrat. Aceasta ofera o oportunitate de a crea o capacitate de incalzire mai mare (timp de reactie mai rapid, temperatura mai mare) sau, dimpotriva, o capacitate mai mica (temperatura constanta sau mai mica) in timpul instalarii. La instalarea sistemului electric de incalzire prin pardoseala MAGNUM Heatboard, nu este necesar sa introduceti cablul de incalzire in fiecare conducta de cablu. Caldura disipata de cabluri este distribuita aproape uniform pe suprafata din jurul cablului, chiar si la o distanta de bucla de pana la 20 cm.
Cablul de incalzire poate fi indoit pentru o instalare usoara.
COMETARIU:
Completati cu atentie raportul din instructiunile de instalare si certificati masuratorile cu semnatura contractantului. Asigurati-va ca luati masuratori dupa despachetare si inainte de betonare (daca este necesar inainte de pavaj).
Toleranta de masurare: masurarea trebuie sa fie intre - 5% si + 10% din valoarea indicata pe cablul de incalzire, daca difera, informati imediat distribuitorul.
Catalog descarcabil MAGNUM. Va rugam sa faceti clic pe imaginea de mai jos pentru a descarca.
IF = întrebari frecvente pentru cablul de incalzire electric MAGNUM Heatboard Cable (300 W = 30 m)

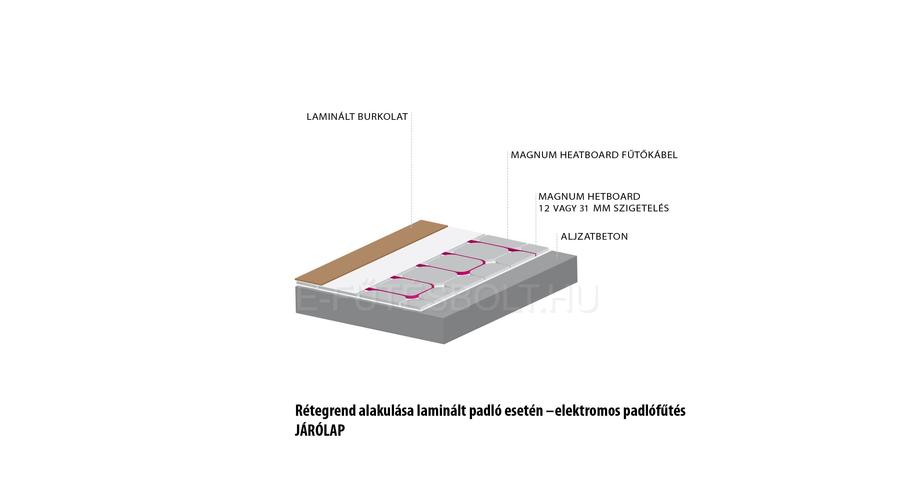

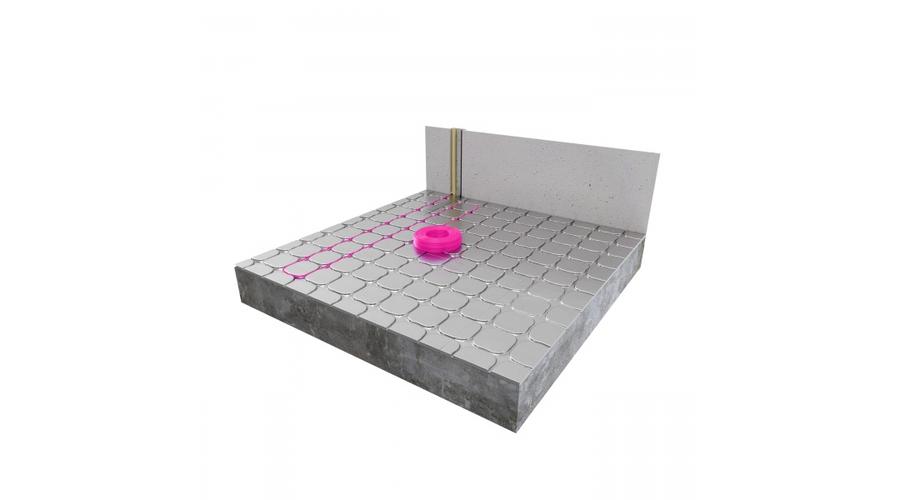

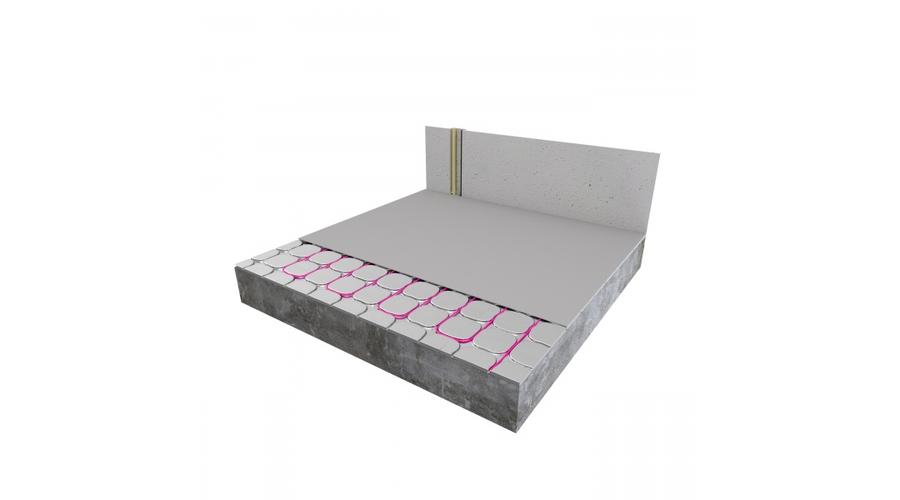

Cablul electric de incalzire este proiectat exclusiv pentru utilizarea in sistemul electric de incalzire prin pardoseala MAGNUM Heatboard pentru incalzirea suprafetelor de pardoseala acoperite cu gresie laminata sau panouri din lemn. In timpul instalarii, noua placa de aluminiu brevetata si modelata in mod similar de inalta densitate si panourile formate din placi de izolatie rezistente la pasi sunt asezate pe betonul instalatorului sau pe podeaua existenta. Marginile placilor de placa sunt proiectate pentru a fi conectate la cealalta placa, pot fi agatate impreuna in timpul instalarii si astfel intreaga suprafata a podelei poate fi acoperita cu ea fara goluri si omisiuni. Cablurile sunt directionate in conducta de cabluri a placilor asezate.
Un sistem de incalzire prin pardoseala instalat folosind un cablu de incalzire nu poate fi folosit doar ca mod de incalzire principal, dar poate fi instalat si langa un sistem de incalzire cu radiatoare, aragaz sau șemineu ca incalzire suplimentara.
Cablul de incalzire este un conductor electric cu diametrul de 7 mm, dimensionat pentru pierderi de caldura. Cablul de alimentare si cablul de incalzire sunt rezolvate in interiorul cablului cu o metoda de conectare unica, care este invizibila din exterior. Comanda sa este intotdeauna controlata de un termostat, prin care incalzitorul este conectat indirect la retea.
Comutarea totala a puterii electrice care poate fi controlata de un termostat este de 3600 W, in cazul in care comutati puterea peste aceasta, trebuie instalat un releu suplimentar.
Cablul de incalzire electric MAGNUM Heatboard Cable are un consum nominal de energie electrica de 10 W pe metru si pe ora. Astfel, cablul de incalzire cu putere totala de 300 W poate fi conectat la orice retea electrica monofazata existenta (230 Volti / 50 Hz) fara adaugari sau modificări suplimentare.
Consumul de curent electric pe ora al cablului de incalzire lung de 30 m cu o putere nominala de 300 W este atat de redus (300 Wh / 0,3 kWh) chiar si in cazul unei perioade de incalzire continua incat este posibil sa va asigurati ca reteaua electrica a oricarei proprietati romane este capabila de curentul necesar (1,3 Amperi).
Cablul electric de incalzire MAGNUM functioneaza cu o eficienta de functionare extrem de ridicata. In practica, aproape toata puterea electrica absorbita este afisata ca energie termica in sistem sau in proprietate.
Cablurile de incalzire combinate de 10 W / m si 300 W sunt suficiente pentru a acoperi si incalzi o suprafata de 3 m2 atunci cand sunt instalate in panouri cu o distanta de cablu de 10 cm.
IMPORTANT! In practica, cu cabluri cu o putere unitara de 10 W / m, in functie de distributia exacta a cablului in conductele de cablu, este disponibila si o putere termica specifica mai mica. Si sub elementele de mobilier fixe si de podea, nu este deloc necesar sa folositi un cablu de incalzire.
Cand instalati cablul de incalzire pentru incalzire primara / principala, pentru calcule preliminare, de regula, puteti conta pe urmatoarea cerere de caldura pe metru patrat (sau pierderi de caldura dimensionate specifice) pentru proprietati cu o inaltime medie a plafonului de 2,6-2,7 m:
-proprietate rezidentiala nou construita 40-70 W / m2
-proprietate existenta renovata cu izolatie termica si usi si ferestre moderne de 90-110 Watt / m2
-proprietate de tip vechi fara izolatie fatada, cu ferestre cu deschidere dubla 150-200 Watt / m2
Datele de mai sus sunt doar cu titlu informativ, dar arata bine ca utilizarea cablurilor de incalzire de 10 W / metru este de obicei posibila pentru proprietatile recent construite sau renovate cu energie moderna. In cazul proprietatilor cu eficienta energetica mai mica, merita luata in considerare utilizarea cablurilor de 10 W / m numai in scopuri suplimentare de incalzire.
Cu toate acestea, proiectarea si dimensionarea precisa necesita calcule tehnice ale pierderilor de caldura si dimensionare pe baza acestor valori ale pierderii de caldura.
Va ajutam cu mare placere la dimensionarea sistemului de incalzire electric. Daca aveti intrebari sau solicitari, va rugam sa ne scrieti la adresa noastra de e-mail info@incalzirerom.ro sau sa ne sunati la +40770942081.
Functionarea cablului de incalzire electric este reglata extrem de precis si, ca urmare, foloseste energie ecologica. Termostatele moderne de camera isi pot controla functionarea si pe baza valorilor masurate ale podelei si temperaturii camerei. Atunci cand este utilizat ca sistem principal de incalzire, acesta functioneaza de obicei pe baza temperaturii aerului din camera, in timp ce ca incalzitor auxiliar, functioneaza in functie de temperatura podelei. Garantat cu aceste doua moduri, cea mai economica solutie pentru fiecare aplicatie. Datorita acestui fapt, va ofera temperatura setata a camerei sau a podelei, cu o supraincalzire neglijabila.
Echipament complet silentios, functionarea nu necesita nici un cos de fum, nici aer curat.
Datorita proiectarii cablului electric de incalzire, acesta filtreaza complet, ca sa spunem asa, protejeaza radiatia electromagnetica a conductorului electric (cablul de incalzire). Datorita acestui fapt, putem vorbi despre un dispozitiv de incalzire cu functionare curata, care nu are radiatii daunatoare corpului uman.
Pentru a actiona cablul de incalzire electric, este necesar sa instalati in toate cazurile un termostat de camera, care porneste sau opreste functionarea si productia de caldura a covorului de incalzire, tinand cont de cererea actuala de caldura.
Cablu de incalzire electric MAGNUM Heatboard Cable, numai pentru utilizarea sistemului de incalzire prin pardoseala in interior are garantie de 10 ani de la producator, in cazul instalarii asa cum este descris in instructiunile de instalare.
Sub marca MAGNUM, oferim o gama intreaga de produse electrice pentru incalzirea si dezghetarea suprafetelor interioare si exterioare. Cabluri de incalzire interioare sau exterioare si covoare de incalzire cu garantie de o durata viata, cabluri de incalzire autoreglabile, cabluri de dezghetare a robinetului de gradina, panouri cu infrarosu si sisteme de incalzire concepute pentru dezghetare.

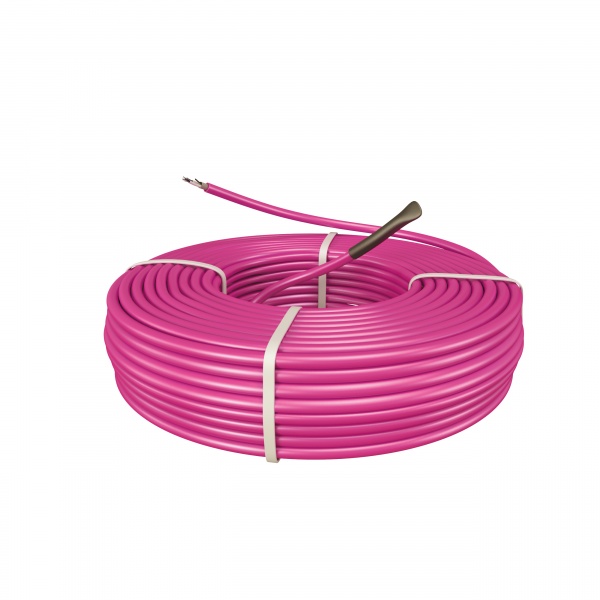

Specificatiile cablului de incalzire
-Cablu cu 2 fire cu ecranare electromagnetica
-Cablu de alimentare cu 3 nuclee, lung de 2,5 metri
-Conexiune „ascunsa” proiectata unic intre incalzirea electrica si cablul de alimentare
-Cablu de incalzire din aliaj de crom / nichel
-Izolatie XLPE (polietilena reticulata)
-invelis exterior
-10 Watt / metru capacitate de incalzire, 230 V
-Diametrul cablului: 7 mm
-Productia si controlul calitatii sale se efectueaza in conformitate cu standardul IEC
-Are certificari NEMKO si CE
-10 ani garantie a producatorului pentru instalarea cablului de incalzire, asa cum este descris in instructiunile de instalare
Parameters
Lungimea cablului de incalzire | 30 m |
Greutatea cablului de incalzire | 3 kg |
Energie termica | 10 W/m2 |
Putere | 300 W |
Amperaj necesar | 1,3 Amper |
Grosime | 7 mm |
Rezistenta | 177 ohm |
